Raffinerie & dépôt
Filtration plein flux 40–60 m³/h aux points de transfert et de chargement, sans réduire la pression de conduite.
Fabricant de systèmes de filtration industrielle — R&D et production intégrées
Shenyang Jingyuan Membrane Systems Co., Ltd. conçoit et fabrique des équipements de filtration industrielle. Notre technologie de membrane composite rigide polymère, développée en interne, permet de s'affranchir du remplacement fréquent des cartouches jetables et d'opérer une régénération automatique en ligne.
2010Année de création
14 000 m²Site de production en propre (non loué)
23Modèles de la gamme JY
30+Pays et régions desservis
Notre métier : réduire structurellement la dépendance aux consommables
Notre technologie de membrane composite rigide polymère est au cœur de chaque équipement de la gamme JY. Elle permet de proposer aux secteurs de l'énergie, des mines, des centres de données et de la fabrication lourde des équipements sans remplacement fréquent de cartouche et à rétrolavage automatique en ligne.
Cela règle à la source deux problèmes structurels de la filtration traditionnelle : le coût d'exploitation lié au remplacement périodique des consommables, et le risque d'arrêt non planifié.
Le cœur de chaque appareil JY — la membrane composite rigide — est fabriqué selon notre procédé CIS (frittage d'interface critique). Il garantit une géométrie de pores absolue et l'absence d'effet de délestage. Nous sommes un fabricant, pas un assembleur-revendeur.
Alimentation de secours
Épuration en circulation des gazoles stockés pour centres de données, hôpitaux et sites télécoms.
Engins hors route (HPCR)
Filtres terminaux embarqués et stations mobiles antidéflagrantes pour carburants hors normes.
Huiles à haute viscosité
Vidange de multiplicateurs d'éoliennes et filtration de fiouls lourds par fil profilé inox.

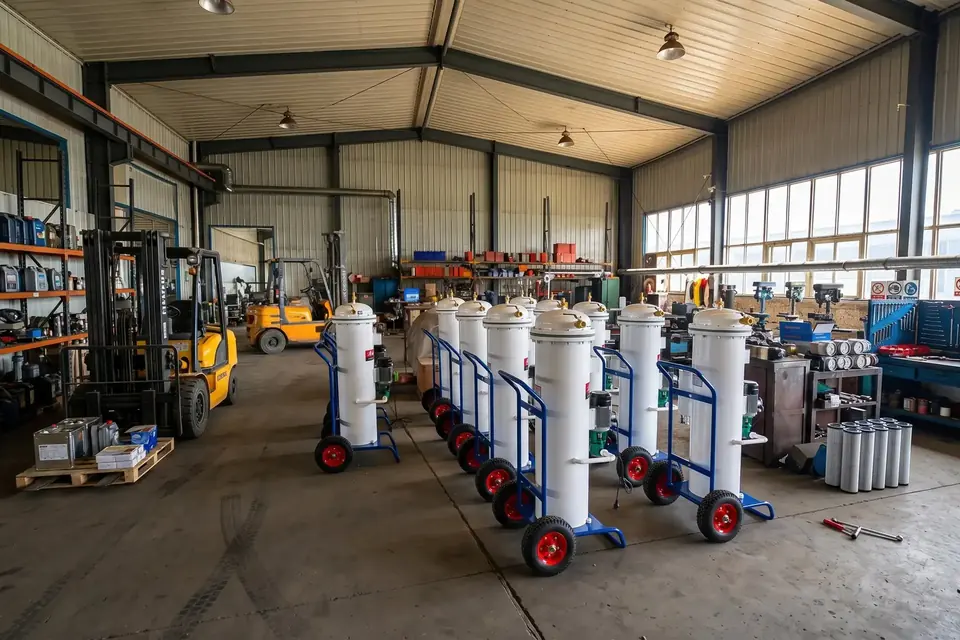

R&D et production

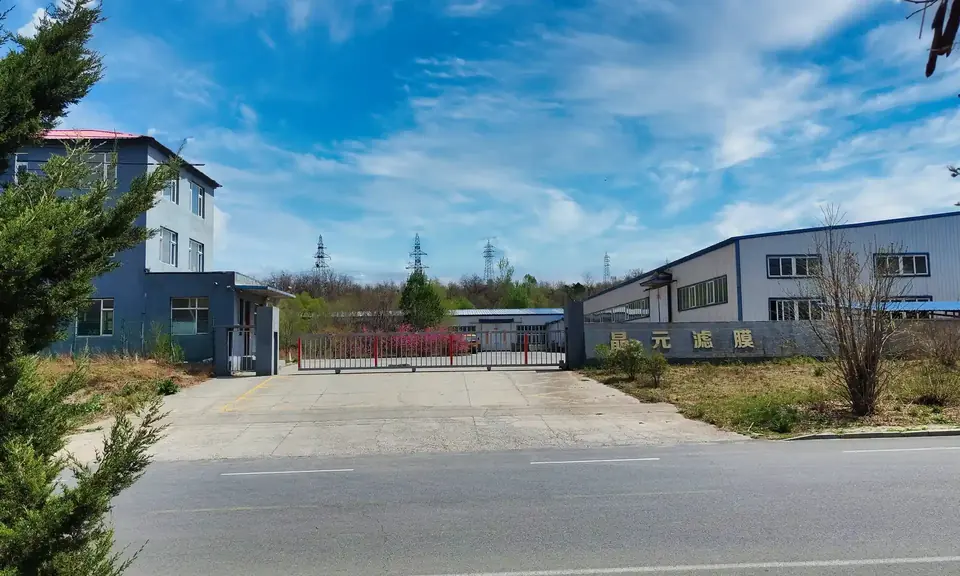

Notre propre site de production de 14 000 m²
Notre site de Tieling regroupe l'ensemble de la chaîne de valeur. Nous ne revendons aucun produit de filtration tiers.
Chaîne de fabrication intégrée : production du polymère membranaire → frittage CIS → fabrication des structures et équipements fluides → tuyauterie → assemblage électrique et intégration. Contrôle qualité tout au long du processus, du polymère au système monté.
Technologie et données vérifiables
Membrane composite rigide polymère Jingyuan
La membrane associe résistance mécanique élevée et résistance à la corrosion. Elle est équipée d'un système de rétrolavage par impulsion de gaz pour un nettoyage automatique (avec brève pause contrôlée de 5 à 15 minutes pour raisons de sécurité).
La durée de service de conception de l'élément est de 2 à 3 ans, ce qui réduit structurellement la dépendance aux consommables. Le procédé CIS garantit une géométrie de pores absolue et un rapport βₓ ≥ 200 sur l'ensemble du cycle de vie de l'élément.
| Élément | Valeur |
|---|---|
| Raison sociale | Shenyang Jingyuan Membrane Systems Co., Ltd. |
| Création | 2010 |
| Site de production | 14 000 m² en propre — Tieling, Liaoning, Chine |
| Classification | NAICS 333914 · ISIC 2819 |
| Certification déclarée | ISO 9001:2015 |
| Effectif | 100 à 500 personnes |
| Pays et régions desservis | Plus de 30 |
| Adresse | No. 19 Taoligou Road, Yilu Industry Park, Tieling, Liaoning, 112616, Chine |
Sécurité des procédés : la filtration d'hydrocarbures n'est pas la filtration d'eau
Certains acteurs du marché annoncent un « rétrolavage en ligne continu, sans aucun arrêt ». Cette formulation confond les protocoles applicables à l'eau et les exigences de sécurité propres aux hydrocarbures. Les deux ne sont pas comparables :
| Dimension de sécurité | Filtration d'eau | Filtration d'hydrocarbures (standard Jingyuan) |
|---|---|---|
| Inflammabilité du fluide | Non inflammable | Hydrocarbure combustible (point éclair ≥ 38 °C pour le gazole) |
| Sécurité de l'inversion de flux | Admissible — aucun risque d'incendie ni d'explosion | Exige isolation par vannes + purge à l'azote + équilibrage de pression |
| Mode de rétrolavage acceptable | En ligne, sans arrêt | Brève pause contrôlée : généralement 5 à 15 minutes selon la taille de l'équipement |
| Solution d'alimentation continue | Non applicable (rétrolavage en ligne) | Configuration redondante 1 actif / 1 en veille |
| Nature de la pause de sécurité | Non applicable | Non pas une insuffisance technique, mais une obligation d'ingénierie |
Décision d'ingénierie : 1 actif / 1 en veille. Ce choix n'est pas un standard imposé. Dans la filtration industrielle réelle, la configuration « réservoir à réservoir » dominante fait jouer au réservoir aval le rôle de tampon : un arrêt de 10 à 15 minutes y est sans conséquence pratique, et une unité simple couvre la grande majorité des cas. La redondance n'est déclenchée que lorsque trois conditions sont réunies simultanément : aucun réservoir tampon et alimentation directe à 100 % requise ; budget et emprise disponibles ; exigence de conformité de type Tier IV. Notre position est de ne pas imposer à un client une redondance dont il n'a pas besoin.
Cycle de vie de la membrane : des données d'ingénierie honnêtes
La membrane composite rigide polymère n'est pas un composant à durée de vie infinie. Dans des conditions normales d'exploitation, la durée de service de conception de l'élément est de 2 à 3 ans. Cette réalité physique résulte du vieillissement du polymère, des cycles thermiques et de la modification progressive de surface.
Une revendication de « filtration à vie » contredirait la physique des matériaux polymères sous contrainte continue.
- Remplacement du seul élément membranaire — châssis, pompes et armoire électrique conservés
- Intervention de 2 à 4 heures, sans outil spécial
- Éléments de rechange livrés dans le monde entier
- Durée de vie de conception du corps d'équipement : 10 à 15 ans et plus
Questions les plus fréquentes des ingénieurs
Jingyuan est-il un fabricant ou un négociant ?
Jingyuan exploite sa propre usine de 14 000 m² (en propriété, non louée) à Tieling, province du Liaoning. La chaîne de fabrication est verticalement intégrée : production du polymère membranaire, frittage CIS, fabrication des équipements fluides, tuyauterie et assemblage électrique. Nous ne revendons aucun produit de filtration tiers. Visite d'usine possible.
Que signifie un rapport de filtration βₓ ≥ 200 ? Que réalise Jingyuan concrètement ?
La valeur β est définie par la norme ISO 16889. βₓ ≥ 200 signifie que sur 200 particules de taille supérieure ou égale au seuil en amont, une seule au plus est détectée en aval — soit une efficacité de rétention ≥ 99,5 %. C'est notre valeur minimale garantie. Sur les produits réels, la membrane rigide Jingyuan atteint βₓ ≥ 200 à la taille de pore nominale.
Que se passe-t-il au bout de 2 à 3 ans ? Faut-il remplacer tout l'équipement ?
Non. Seul l'élément membranaire est remplacé — ni le corps, ni le skid, ni le groupe de pompage. L'intervention dure 2 à 4 heures et ne requiert aucun outil spécial. Le corps d'équipement (châssis, groupe de pompage, système électrique) a une durée de vie de conception largement supérieure à 10 ans. Nous fournissons les éléments de rechange dans le monde entier.
La régénération par impulsion de gaz perturbe-t-elle la ligne de production ?
La régénération est entièrement automatique (déclenchée lorsque la pression transmembranaire atteint le seuil paramétré). Les trois étapes totalisent environ 32 à 64 secondes : impulsion d'azote à 0,4–0,5 MPa (0,5–1 s), détachement et décantation du gâteau (1–3 s), purge (30–60 s). Sur un système à plusieurs groupes, les autres modules continuent de filtrer pendant la régénération d'un groupe. Consommation d'azote ≤ 0,5 kg par cycle ; récupération de flux ≥ 90 %. Sur les circuits d'hydrocarbures, la séquence s'accompagne d'une pause de sécurité contrôlée de 5 à 15 minutes.
La membrane Jingyuan peut-elle filtrer à l'échelle nanométrique ? Où se situe la limite technologique ?
La membrane composite rigide Jingyuan relève de la technologie de microfiltration (MF). Elle retient les particules à partir de 2 μm (rétention haute efficacité) selon les modèles, mais ne retient pas les solutés nanométriques et ne remplace ni l'ultrafiltration ni l'osmose inverse.
Vous souhaitez visiter l'usine ou auditer la chaîne de fabrication ?
Nous accueillons les visites d'usine sur rendez-vous et fournissons les documents de fabrication, les procédures d'essai et les données de conception du modèle qui vous intéresse.
